PRODUCT

LeoConveter

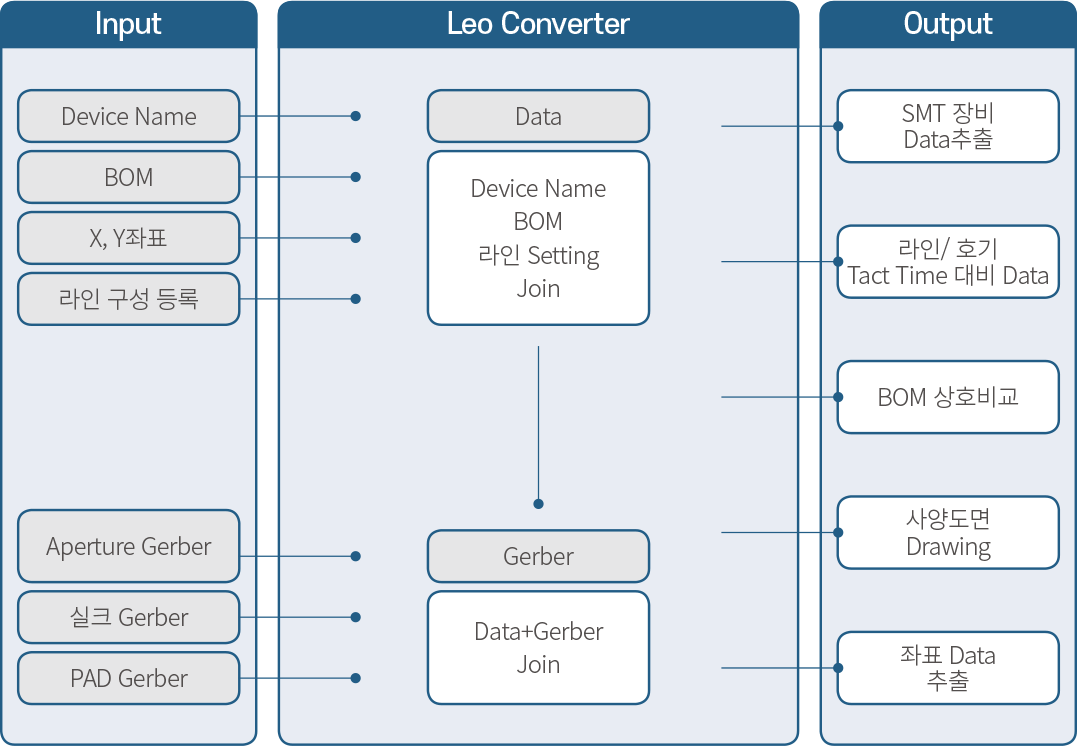

Leo Converter 시스템 구성도

  • BOM Data / 좌표 Data Join으로 SMT장비 Data 추출
  • SMT장비 Data(Location, X,Y, Angle, Device Name) Tact Time 대비 분배 생산
  • 파생 모델에 대한 BOM 상호 비교 (사양변경 추출)
  • BOM + 좌표 Data + 실크 Gerber로 사양 도면 출력
  • 실크 Gerber +Pad Gerber로 좌표 Data추출 (BOM 등록으로 자동 장비 Device값 등록

기대효과

  • SMT Data 사양에 대한 사전 점검 및 작업시간 감소
  • 작업자에 의한 SMT Data 오류 사전차단
  • SMT BD 사양에 대한 초도품 검사 간소
  • SMT 생산라인 효율적 분배 (TACT- Time대비)
  • 실크 Gerber 파일과 패드 Gerber 파일로 좌표 Data 추출

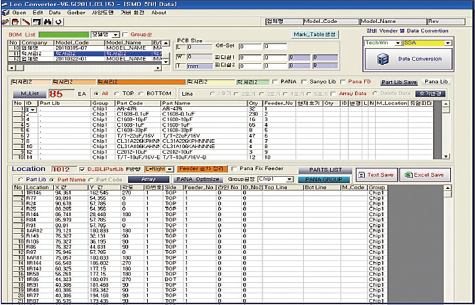

SMT장비 Data추출 / 장비별 분배

  • BOM+좌표 Data Join = 장비 Data (Location, X, Y, Angle, Device name)
  • BOM Location 중복 C]hecking
  • BOM 자재 중복 Checking
  • 좌표 중복 Checking
  • 장비 Data SMT라인 점수 분배

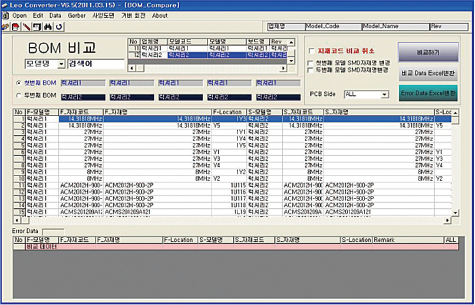

BOM 상호비교

  • BOM 상호 비교 진행
  • 변경사양 추출(자재 변경, Location추가 삭제)

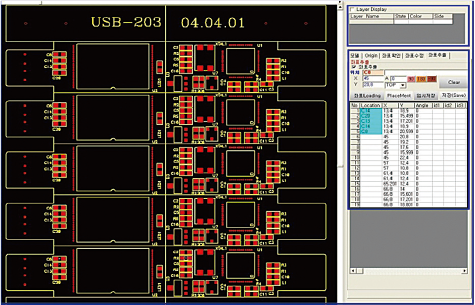

Board 사양 Drawing

  • SMT BD 사양 도면 추출
  • 초도품 사양 검사 용이
  • Location Zoom 기능으로 좌표 Data Location추적

좌표 Data 추출

  • 실크 Gerber + Pad Gerber = 좌표 Data 추출
  • 등록된 모델 Location에 따른 사양값 자동 등록
  • 라인 호기별 Origin 변경 Data 추출
